Vegghupphengjur fyrir búnað eins og stýritöflur og dælur.

Veggfest stoðkerfi úr 41×41 rásum (strut) og samhæfðum konsólum gera þér kleift að smíða stífar, mátvænar grindur fyrir invertera, stýritöflur, dælur og annan búnað. Hér er yfirlit yfir helstu lausnir Niczuk, val á yfirborðsmeðhöndlun (HDG, Ultra Cover XP, ryðfrítt) og hagnýt ráð fyrir hönnun, uppsetningu og endingarmál.

Grunnkerfið – rásir og konsólur

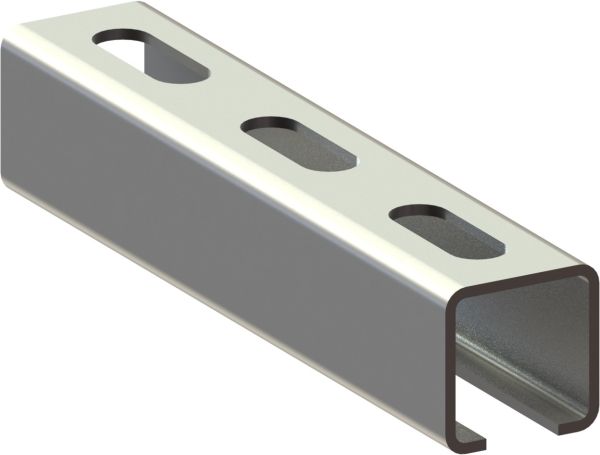

  • 41×41 rásir (SZMF/NSZMF/XPSZMF): fáanlegt í mismunandi þykktum (t.d. 1,5–2,5 mm) og frágangi: galvaníserað, heitgalvaníserað (HDG), Ultra Cover XP (lamellu sink-nikkel) og ryðfrítt. Rásir mynda lárétta/grindarbitana á vegg og tengjast í einfalda eða tvöfalda grind.

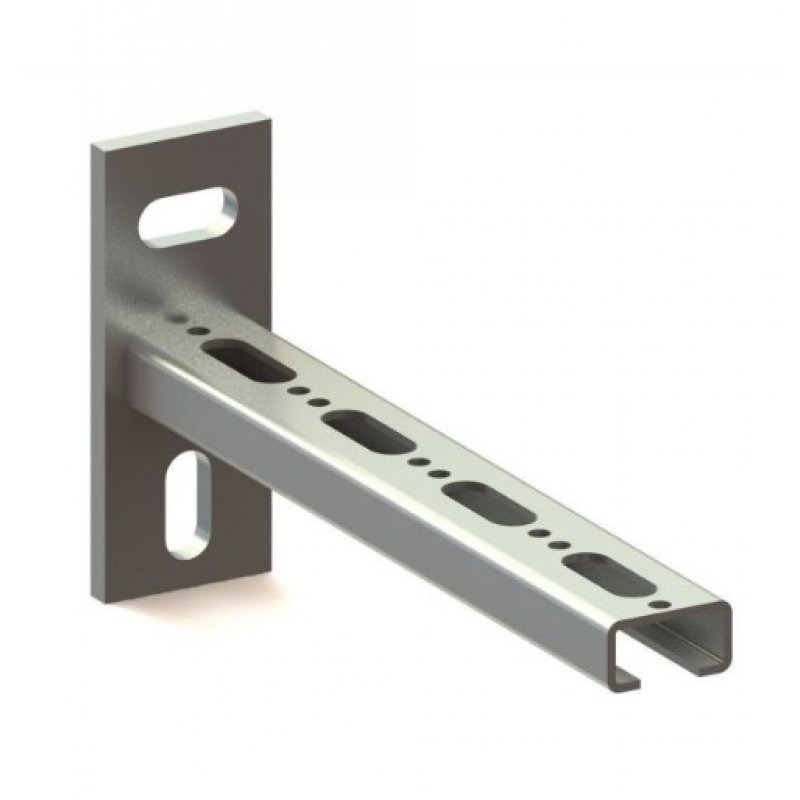

  • Kantílever-armar (SSMF / OGSSMF – HDG): fyrir beinar vegghleðslur þar sem þarf útstandandi arma. Henta vel fyrir stýritöflubotna, smærri invertera eða dælur með grunnplötu.
  • Veggfætur / „U-prófíl á veggplötu“ (STS): fyrir sérsmíðaða kantílever-arma og millistykki; koma með veggplötu og festingaropum til að skrúfa rás eða tengiplötur.
  • Tengiplötur (XPXK… línan): fyrir burðartengingar milli rása/konsóla, með langopum til fínstillingar og „spatial“ grindasmíði. Henta vel þegar smíða þarf ramma utan um inverter eða dæluset.

Yfirborðsmeðhöndlun og ending

Rétt ryðvörn ræður endingu grindarinnar. Niczuk býður:

  • Galvaníserað: hagkvæmt fyrir innivist.
  • Heitgalvaníserað (HDG, ~45–150 µm): fyrir erfiðara umhverfi og útivist; þykk sinkhúð verndar gegn veðrun.
  • Ultra Cover XP (lamellu sink-nikkel + passivation): marglaga, mjög tæringarþolin húðun með mikilli efna- og hitastöðugleika, engri vetnissprödnun og frábærri húðun í götum/holum. Hentar vel í krefjandi iðnaðarrýmum og þar sem krafist er mikillar endingu án þungrar zinkþykktar.
  • Ryðfrítt (A2/A4): þar sem tæringarálag er mjög mikið; nýtir passífhúð málmsins til varnar.

Dæmigerð framsetning – þrjár leiðir

1) Tvíarma vegggrind fyrir tíðnibreyti

Tvær láréttar 41×41 rásir á vegg (með STS vegg-fótum) og tveir–þrír SSMF kantílever-armar undir hverjum búnaðarbotni. Tengiplötur (XPXK) bindja saman arma og mynda stífni. Veldu frágang (HDG/Ultra Cover XP) eftir umhverfi.

2) Rammagrind fyrir stýritöflu

Lóðréttar rásir (41×41) festar á vegg; láréttar rásir binda saman í ramma. Notaðu rásarmútur/bolta til að festa bakplötu töflunnar, og XPXK tengiplötur til að stífla horn. Hentar sérstaklega þar sem þyngd er dreifð á nokkra festipunkta.

3) Veggfestingar fyrir  dælur

Par af SSMF/OGSSMF kantílever-örmum; dempunarpúðar milli rásar og dælu ef þörf er á. Þyngri dælur: bæta við þriðja armi eða nota tvöfalda rás í „kassaramma“.

Hönnun og burðartillit

  • Álagsdreifing: Deildu heildarþyngd búnaðar á fjölda arma/festipunkta. Notaðu veggplötur (STS) þar sem burðarveggur krefst stærri snertiflatar.
  • Fínstilling og samhæfing: XPXK tengiplötur með langopum gera auðvelt að stilla staðsetningu búnaðar; notaðu rásarmútur/rennibolta sem passa 41 mm rás.
  • Umhverfi: Innivist: galvaníserað/Ultra Cover XP. Útivist eða rakt: HDG eða Ultra Cover XP; salt/efnaálag: ryðfrítt eða UC XP eftir aðstæðum.
  • Festingar í undirlag: Veldu viðeigandi akkeri (sprengd steypa, múr, stálgrind); fylgdu kröfum framleiðanda um tog/hertingu og fjarlægðir frá brún. (Sjá akkeri/aukahluta á Niczuk vefnum.)

Uppsetning – flýtiskref

  1. Merktu fyrir festipunktum, athugaðu burðarvegg og veldu akkeri/bolta.
  2. Festu STS vegg-fætur eða rásir beint; stilltu á lárétt og hertu skv. viðmiði.
  3. Settu SSMF/OGSSMF arma á rásirnar; notaðu rásarmútur og XPXK tengiplötur í horn/stífingar.
  4. Hengdu inverter/stýritöflu/dælu á grind og jafnvægisstillingu; notaðu dempunarpúða ef búnaður veldur titringi.
  5. Endurherðing eftir gangsetningu og skráning viðhalds-/álagsstillinga.

Dæmigerður efnislisti (BOM) – tvíarma grind fyrir inverter

  • 2× 41×41 rás (t.d. SZMF/NSZMF/XPSZMF – lengd eftir ramma)
  • 2–3× kantílever-armar SSMF eða OGSSMF (armalengd eftir dýpt búnaðar)
  • 4–6× tengiplötur XPXK fyrir horn/stífingu
  • Rásarmútur/boltar til samsetningar (sömu ryðvarnir og rás/armar)
  • STS vegg-fætur eða samsvarandi veggplötur eftir undirlagi
  • Veggfest akkeri (steypa/stál/múr) og mögulegir dempunarpúðar

Veldu frágang: galvaníserað (inni), Ultra Cover XP (krefjandi inni/útivist), HDG (útivist), eða ryðfrítt (mest krefjandi).

Hvar finn ég vörurnar?

  • 41×41 rásir – galvaníserað/HDG/UC XP/ryðfrítt.
  • Kantílever-armar SSMF / OGSSMF (HDG).
  • Tengiplötur XPXK (Ultra Cover XP).
  • Veggfætur STS (U-prófíl á veggplötu).
  • Almenn yfirborðsvernd – Ultra Cover XP, HDG, ryðfrítt (yfirlit og tæknilýsingar).
  • Niczuk vörulisti (PDF) – flokkar, krossvísanir og teikningar.
