Upphengjur fyrir rafvirkja – ljós, lagnabakkar, strengstigar og kapalgrindur

Þessi leiðarvísir sýnir hagnýtar lausnir fyrir upphengingar í raflagnakerfum: ljós, lagnabakka/strengstiga/kapalgrindur og rör. Við nýtum vír-upphengjur (Zip-Clip Rize/Zip-Lock), Y- og Try-Lock lausnir og strut-rásir fyrir hraða, snyrtilega og örugga uppsetningu. Kerfin styðja mát-trapeze, ein-punkta hengingar og catenary-víralínur. :contentReference[oaicite:0]{index=0}

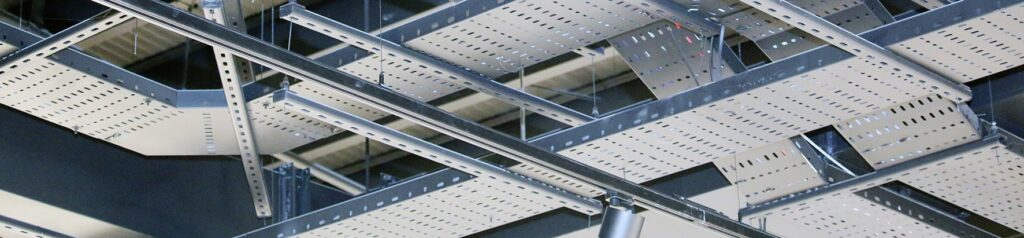

Raflagnainnihald: lagnabakkar, strengstigar og kapalgrindur

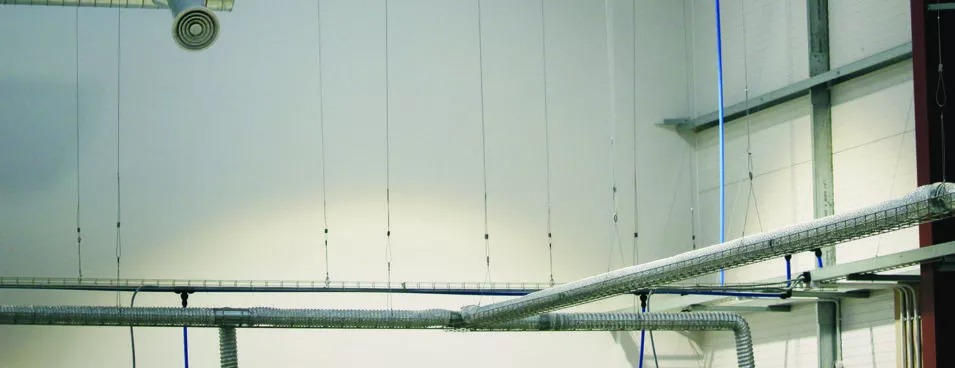

Vír-upphengjur (Rize) eru afhentar á spólum og paraðar við Zip-Clip lása; þannig skerðirðu vír í rétta lengd á staðnum, án rásarstangna eða suðu. Lausnin hentar fyrir raflagnainnihald (trunking/busbar), trapeze-braketta og aukastoðir fyrir ljós – með SWL frá 15 kg upp í 500 kg eftir kerfisletri (G, S, Y, P, N). :contentReference[oaicite:1]{index=1}

Rize kerfi: KL50/100/150/200/600 með hástyrks 7×7/7×19 vír, stillanleg „key-free“ læsing og spólur í afgreiðsluboxum (forðar „bird-nesting“). :contentReference[oaicite:2]{index=2}
Zip-Lock for-cut drops: tilbúnar lengdir (1–10 m) með lás; SWL dæmigert 15/50/90 kg eftir röð. Hentar hraðri uppsetningu og bætir flæði á verkstað. :contentReference[oaicite:3]{index=3}
Reglu-samræmi: hönnun og leiðbeiningar miða við BS 7671 18th Ed. A2:2022 (eldvarnir, stoðir fyrir víra gegn snemmhruni o.fl.). :contentReference[oaicite:4]{index=4}

Ljósaupphengingar (single-point & trapeze)

Fyrir ljós (ein og röð) má nota single-point vír-dropa úr Rize/Zip-Lock eða tvíarma Y-lausnir til að jafna og styðja lengri ljósalínur. Rize styður einnig „secondary light supports“ og langa dropa í háum rýmum. :contentReference[oaicite:5]{index=5}

Stilla lengd: renndu vír í gegnum Zip-Clip skv. örvum, skildu minnst 15 cm „dead tail“ og staðfestu gríp. :contentReference[oaicite:6]{index=6}
Svört lín: Rize fæst einnig með svörtum vír/lásum (nytsamlegt í sýnilegum loftum/leikhúsum). :contentReference[oaicite:7]{index=7}

Try-Lock: hraðhengingar á lagnabakka/kapalgrind

Try-Lock er hannað til að hengja þjónustur frá einum festipunkti og minnka notkun á stangir/strut. For-mótaðir karabínulokar festa sig á brún lagnabakka/kapalgrinda; síðan er tengt við lóðréttan Rize-dropa. SWL: S 50 kg og Y 90 kg; mælt með ≤60° milli arma. Hægt er að vinna á gólfi og lyfta kerfinu upp í vírdropa – flýtir verkinu og bætir öryggi. :contentReference[oaicite:8]{index=8}

Vinnur vel í löngum hlaupum, útibrautum, plenum boxum og langum dropum (upp í ~10 m). :contentReference[oaicite:9]{index=9}
Hentar innanhúss; fyrir tærandi svæði – fá ráðgjöf um ryðfríar/lakksérlausnir. :contentReference[oaicite:10]{index=10}

Catenary-víralínur og línukerfi

Fyrir löng spönn yfir rými (t.d. leiða létt ljós/merkingar) má nota catenary vír-sett (augu-/hring-/krók-plötur, ryðfrítt eftir þörf). Slíkt kerfi einfaldar hengingar yfir gönguleiðum og í útisvæðum og heldur þyngd í burðarflugum fremur en loftaplötum. :contentReference[oaicite:11]{index=11}

Strut-rásir fyrir rafmagnsrennur

Þar sem krafist er mát-trapeze eða aukinnar stífni er strut-rás grunnur fyrir rafmagnsrennur og strengstiga. Rize-vír með „stop-end“ eða rásarmútum gerir þrepaskipta stillingu og multi-tier lösnir með minni efnisnotkun en stangarkerfi. :contentReference[oaicite:12]{index=12}

Best-practice fyrir rafvirkja

Álag/val á kerfi: veldu G/S/Y/P/N eftir raunálagi og fjölda dropa; hleðslur gilda á hvern vír-dropa. :contentReference[oaicite:13]{index=13}
Eldvarnir og stoðir: notaðu málmfestingar sem standast eld; styðjið leiðslur og víra þannig að þeir falli ekki undan hita (BS 7671 A2:2022). :contentReference[oaicite:14]{index=14}
Uppsetning: fylgdu örvum á Zip-Clip; staðfestu gríp með stillipinna; hafðu minnst 15 cm „tail“. Forðastu högg-/dýnamísk álag. :contentReference[oaicite:15]{index=15}
Hraðvinna: Try-Lock/Y-lausnir gera kleift að festa bakkann á gólfi, lyfta og tengja – spara tíma og stigaferðir. :contentReference[oaicite:16]{index=16}
Umhverfi: veldu ryðvarnir/ryðfrítt fyrir raka/útivist; fáðu ráð ef svæði er tærandi. :contentReference[oaicite:17]{index=17}
