Jarðskjálftavarnir fyrir byggingaþjónustur – Zip-Clip Atlas vírstoðir

Zip-Clip Atlas seismic bracing kerfi eru hönnuð til að styrkja og tryggja óburðarvirk kerfi (HVAC, lagnir, rafmagn, skilti o.fl.) svo þau haldist á sínum stað við skjálfta. Hér finnur þú yfirlit yfir kerfin, íhluti, uppsetningu og bestu vinnubrögð.

Af hverju að festa óburðarvirk kerfi?

Óburðarvirk kerfi geta valdið tjóni og tafið endurræsingu bygginga eftir skjálfta. Rétt hönnuð vírbrösun dregur úr hreyfingu, minnkar tjón og styður hraðari endurheimt starfsemi.

Atlas litaflokkar og notkun

R-System (Rautt): léttar brösur.
B-System (Blátt): létt/miðlungs brösur.
GY-System (Grænt/Gult): miðlungs/þungar brösur.

Litakóðun auðveldar auðkenningu á verkstað; hægt í nýsmíði og endurbótum.

Ath.: Val og staðsetning festing krefst burðarhönnunar frá löggiltum verkfræðingi.

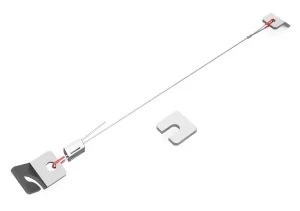

Íhlutir í hverju setti

Seismic festiplata (til grunnbyggingar/lofts)
Stálvýr (7×19) sem flytur álag í burðarvirki
Zip-Clip seismic lás fyrir tengingu við þjónustu (rör/rásir/bakkar)
Retro-fit plata til tengingar við aðalfestur
PVC slíða til auðkenningar/varnar
Restraint þvottavél til að klemma retrofit plötu að þjónustu

Uppsetning – skref fyrir skref

Festu seismic festiplötu í loft/undirstöðu með viðeigandi akkeri (samkvæmt leiðbeiningum & hönnun).

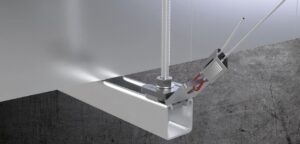

Settu retrofit plötu á aðalfestu (t.d. trapeze/strut) og notaðu restraint þvottavél.
Leiddu vír í gegnum Zip-Clip lás, í gegnum gat á retrofit plötu og til baka í lás.
Renndu PVC slíðunni að gegnumgats-svæði til verndar.
Spenn-tu með höndunum þar til slaki er horfinn og skildu eftir minnst 150 mm vír-“tail”.

Almenn vinnubrögð (lykilatriði)

Settu festingu í mótlægum pörum (heimilis- og þverstefnu) – forðastu að vír snerti aðra hluti á leiðinni.
Horn frá láréttu ≤ 60°. Stilltu festingar í línu við vírinn og notaðu ferkantaða þvottavél ásamt restraint þvottavél þar sem við á.
Spennun: herða með höndunum þar til ekki er unnt að herða frekar með handafli.
Þræðistangir: meta þarf stífara (rod stiffeners) ef stangir eru langar og geta bukklast í þrýstingi.

Bilun, festimiðjur og burðarhönnun

Brösur þurfa að vera með reglulegu millibili eftir þyngd, stífleika og legu þjónustunnar. Burðarverkfræðingur skilgreinir bil, staðsetningu og flokk brása út frá viðeigandi stöðlum og hönnunarfæribreytum.

Akkeri og undirlag

Steinsteypa: nota þarf akkeri samþykkt fyrir sprungna steypu og skjálftaálag; hönnun/vottun frá burðarverkfræðingi.
Stál/timbur/annað: grunnburður þarf mat; velja rétta festi og staðsetningu í samræmi við hönnun.

Hvar er þetta notað?

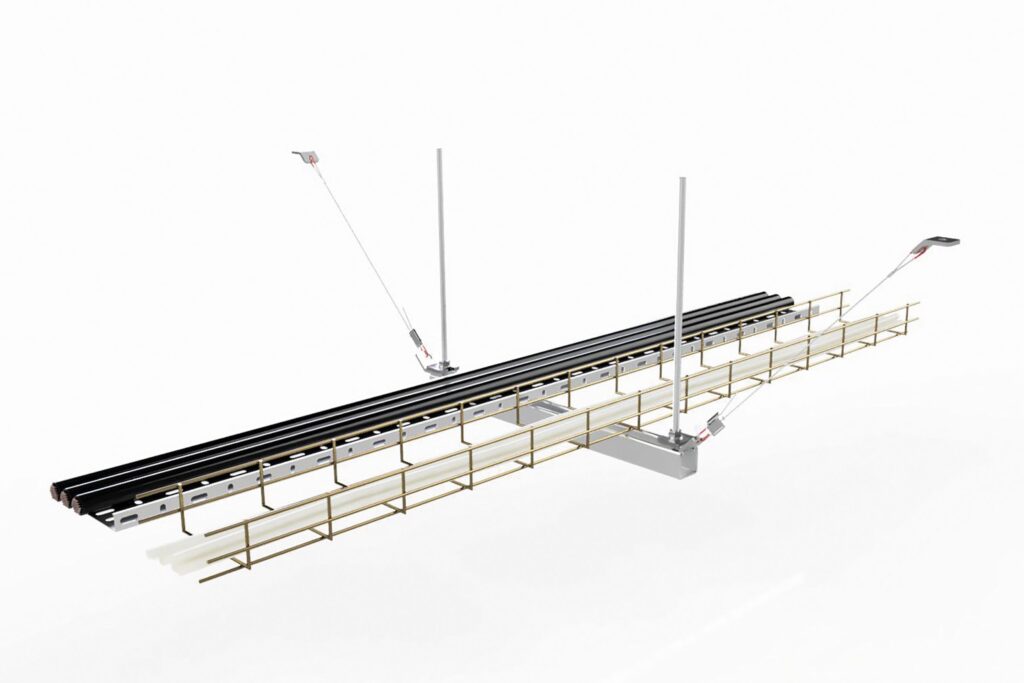

Rafmagn: lagnabakkar, strengstigar, kapalgrindur, ljósalínur
Vél- og loftræsting: rásir, einingar, plenum, dælustöðvar
Lagnir: vatn/varma, sprinkler (samkvæmt staðbundnum reglum)
Skilti, skjái og akústískar einingar

Samræmi og prófanir

Atlas festingar hafa verið styrktarprófaðar (ASCE 19, ASTM A1023/A931, NZS 4219) og skjálftaprófaðar á þriggja-ása hristiborði (ICC-ES AC156, IEEE 344). Vinnureglur og samræmi fara þó alltaf eftir verkefnishönnun.
